上海軒儀：PCB線路板焊接前等離子表面清洗案例

上海軒儀線路板PCB制造專用等離子清洗機Plasma,高產量柔性電路板制造的首選。

改革開放以來，中國由于在勞動力資源、市場、投資等方面的優惠政策，吸引了歐美制造業的大規模轉移，大量的電子產品及制造商將工廠設立在中國，并由此帶動了包括PCB 在內的相關產業的發展。據中國CPCA 統計，2006 年我國PCB 實際產量達到1.30 億平方米，產值達到121 億美元，占全球PCB 總產值的24.90%，超過日本成為世界第一。2000 年至2006 年中國PCB 市場年均增長率達20%，遠超過全球平均水平。2008 年全球金融危機給PCB 產業造成了巨大沖擊，但沒有給中國PCB 產業造成災難性打擊，在國家經濟政策刺激下2010 年中國的PCB 產業出現了全面復蘇，2010 年中國PCB 產值高達199.71 億美元。Prismark 預測2010-2015 年間中國將保持8.10%的復合年均增長率，高于全球5.40%的平均增長率。

PCB（ Printed Circuit Board），中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。

等離子清洗機也就是plasma，在PCB制造中的作用如下：

孔內膠渣 ：孔內去膠渣是目前Plasma等離子清洗技術在PCB領域應用較多、較廣的工藝?？變?nèi)膠渣是指在電路板鉆孔工序(機械鉆孔及鐳射鉆孔)中因高溫造成高分子材料熔融在孔壁金屬面的膠渣，而并非機械鉆孔加工造成的毛邊、毛刺?？變?nèi)膠渣必須在鍍金之前去除，此膠渣是以碳?xì)浠衔餅橹?，能夠與等離子中的離子或自由基很容易發生反應，生成揮發性的碳?xì)溲趸衔?，等離子清洗后由抽真空系統帶出。上海軒儀儀器獨特的電極設計保證了等離子處理后孔與孔之間、板與板之間、批次與批次之間出色的均勻性。

清洗氧化物：PCB過爐氧化會很嚴重，Plasma等離子清洗機可以解決氧化物問題，去除焊接隱患。

表面清潔：在電路板(FPC/PCB)出貨前，會用等離子做一次表面清潔。常規情況下電路板的下游客戶會對產品進行來料檢驗，如打線測試(Wire Bonding Test)，拉力測試(Wire Pull Test)等,在沒有做表面清潔的時候，常常會有一些污染導致測試不通過。為避免以上的問題，在出貨前做表面等離子清潔，在這個日益追求品質的年代已成趨勢。

PCB制造專用等離子清洗機Plasma一般在HDI，軟板上應用比較廣泛。PCB制造專用等離子清洗機Plasma具有占地面積小、操作方便、耗材少、無污染等優點。上海軒儀線路板PCB制造專用等離子清洗機Plasma,高產量柔性電路板制造的首選。

以下是具體的處理過程和案例----PCB線路板等離子清洗：

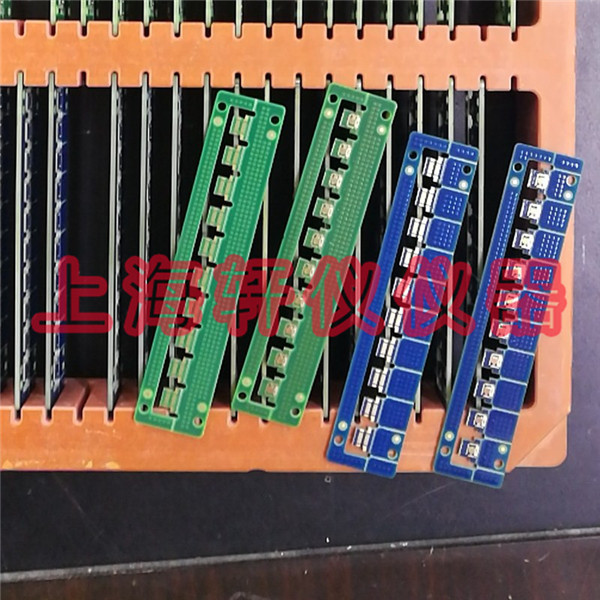

1.  1. 產品名稱：PCB線路板；

2.  2. 客戶要求：使用等離子表面處理后，PCB線路板上焊接，保證后續的打線測試和拉力測試；

3.  3. 使用機型：GD-5等離子清洗機，最大功率850W（可調）；

4.  4. 氣體選擇：氮?dú)?、氧氣、氬氣、空氣?/span>

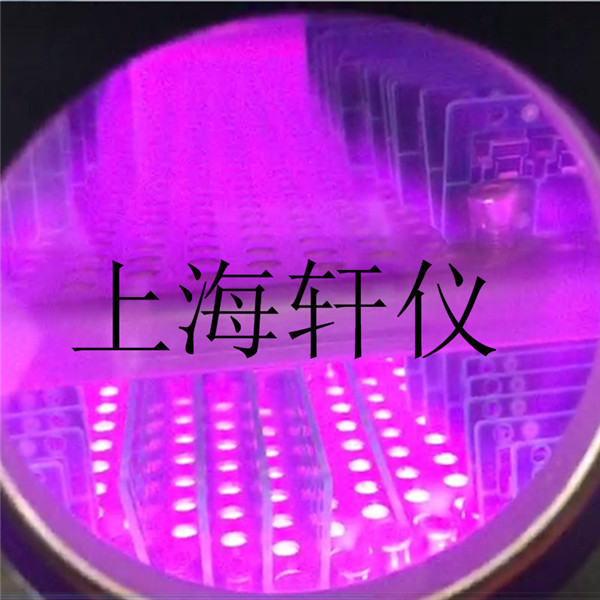

5.  5. 處理方法：將PCB線路板放入等離子清洗機中，調整功率和進氣量。

6.  6. 案例總結：處理后的PCB線路板，根據不同的氣體種類、進氣量和功率，我們處理了多批次，郵寄給客戶，客戶測試，根據測試結果的優劣，我們選出了最合適的進氣種類、進氣量和功率。

覆膜紙盒的粘結前等離子表面處理的案例總結：

等離子體處理可消除污染，蝕刻表面以改善粘附性，并在電子制造過程中提供表面活化。通過等離子體處理的表面活化可以通過增強流體流動，消除空隙和增加芯吸速度來增強模具附著，模制，引線接合和底部填充。

根據客戶的處理量要求，我們有不同的容積等離子清洗機供選擇，目前我們常規的等離子清洗機有:5L/30L/60L/80L/100L/150L/200L，我們還可以根據客戶的要求非標等離子腔體的容積和電源頻率選擇。

上海軒儀儀器設備有限公司提供各種等離子清洗機設備，產品可以非標，可以滿足客戶的各種處理需求。

有需要等離子設備的，真空的等離子清洗機、常壓等離子表面處理機、寬幅等整理表面處理機、線型等離子表面處理機、低溫等離子表面處理機都可以聯系我司。
