上海軒儀：漆膜熱轉印前等離子表面處理案例

從客戶那了解到，很多帶漆膜的產品，再熱轉印時，如果直接印刷，印刷上去的LOGO等信息容易被擦掉，現(xiàn)在我司做了一次關于漆膜的等離子表面處理實驗，經檢測，漆膜表面的張力、附著力、親水性都有效的提高。

下面開始寫下我做的試驗—漆膜熱轉印前等離子表面處理：

1.       產品名稱：帶漆膜的產品，本次實驗道具采用帶漆膜的保溫杯；

2.       客戶要求：需要證明等離子表面處理設備對漆膜上熱轉印有效果；

3.       使用機型： PM-G13A機型，50-55mm處理寬度，最大功率850W；

           PM-G13A等離子表面處理機的產品介紹網址：http://www.szzy-tech.com/product/html/210.html

4.     產品處理前的達因值檢測，使用達因筆檢測，未到36達因值；

5.       處理方法：

接將保溫杯放在傳送帶上，調整設備的功率、噴嘴距離保溫杯的距離和傳送帶的速度。

6.       案例總結：

PM-G13A機型，處理后，表面張力值從32/34（30可以畫上，36達因筆收縮），提高到60達因值；

個人針對這次漆膜上熱轉印案例的實驗總結：

1.   帶漆膜的產品，等離子表面處理前達因值32/34，經過等離子表面處理后，達因值可以達到60，有效的提高了表面張力，增加親水性，改善附著力；

2.   產品在空氣中放置24小時，再次用達因筆測試，測試結果令人欣慰，達因值還保持60達因值

3.   表面張力提高、或者說表面附著力提高，對于熱轉印的效果一定會有所改善。

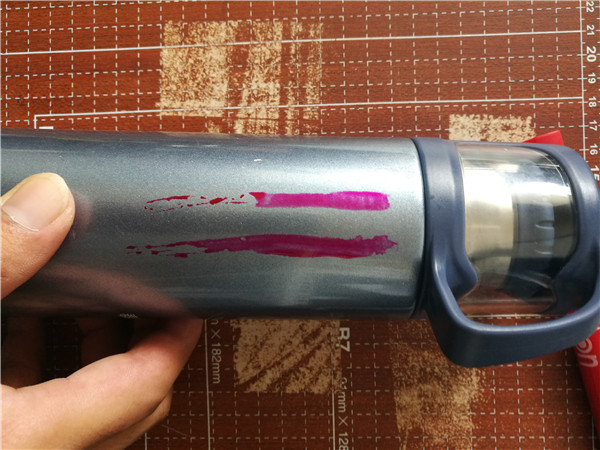

4.  在等離子表面處理后，放置在空氣中24H，使用達因筆測試，衰減程度很低，還是60達因值，請參考下圖：

有需要做實驗的朋友，可以聯(lián)系我，我這邊會盡量幫助各位做出你想要的試驗，但是需要你們郵寄樣品給我，其他事情，我這邊盡量去搞定。歡迎各位前來我司當面試驗。

最后，打下廣告：

我司提供各種等離子設備，我司官網：www.szzy-tech.com

產品可以非標，且會滿足客戶的各種處理需求。

有需要等離子設備的，真空的等離子清洗機、常壓等離子表面處理機、寬幅等整理表面處理機、線型等離子表面處理機、低溫等離子表面處理機都可以聯(lián)系我司。

本文編輯于http://www.szzy-tech.com
